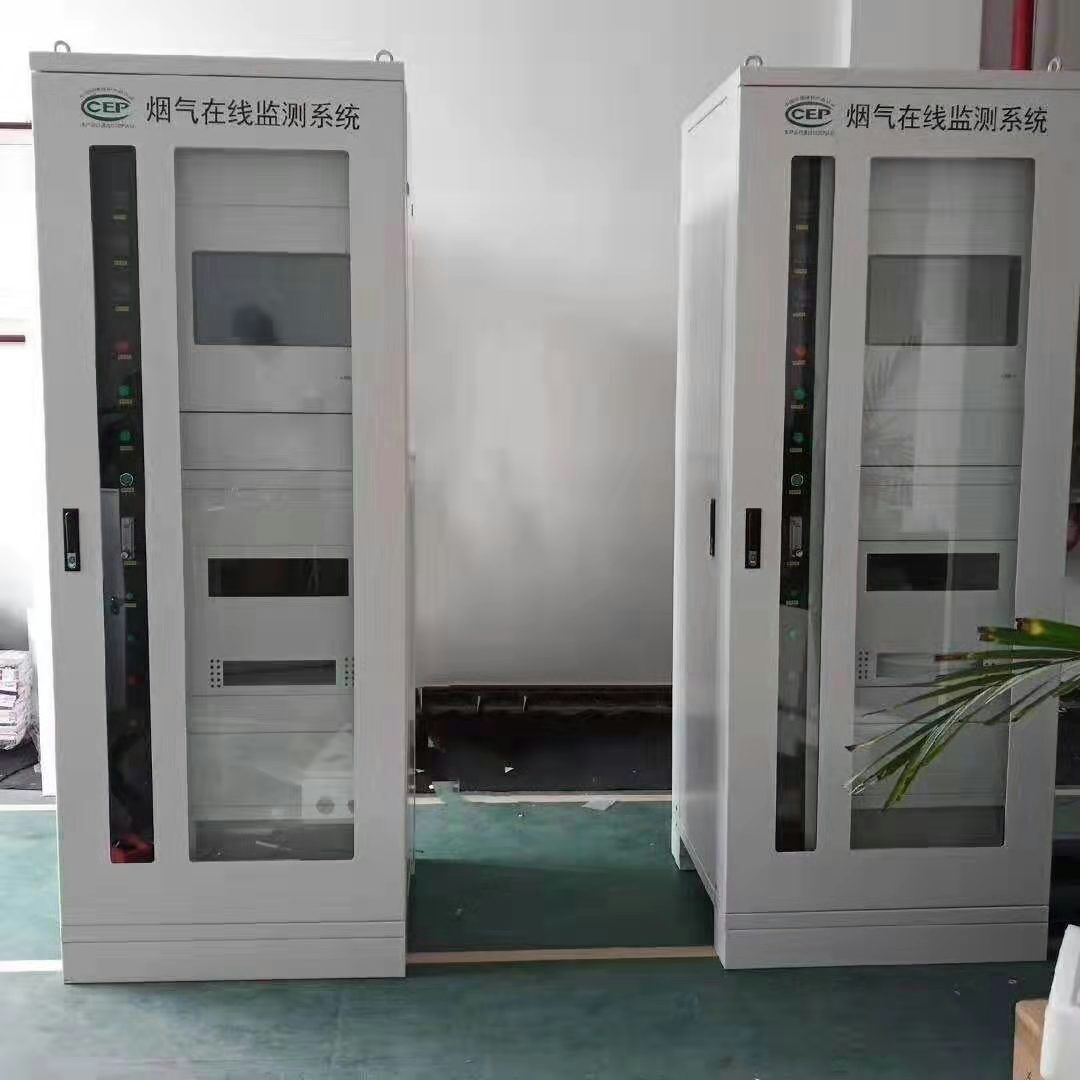

华康CEMS烟气在线检测系统-CEMS烟气在线检测系统 品质从我开始！-河北华康环保

CEMS主要由烟气参数测量子系统、颗粒物CEMS、气态污染物CEMS、数据采集与传输等单元集成而成，形成一个集数据采集、处理、显示、通讯、远程监控的一体化系统。

 CEMS烟气在线分析系统的基本原理：

CEMS烟气在线监测系统是由气态污染物（SO2、NO等）监测、颗粒物监测、烟气参数（流速、温度、压力、湿度）监测及数据采集与处理4个子系统组成。气态污染物监测采用紫外差分法测量高湿烟气中的SO2、NOx，而颗粒物监测采用激光后散射原理，流速采用皮托管测量；测量信号送入数据采集与处理子系统，该系统具有现场数据实时传送、报表统计和图形数据分析等功能，实现了工作现场的无人值守。整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低。同时系统采用模块化结构，组合方便。并且能够与企业内部的DCS和环保部门的数据系统通讯。

 PLC数据采集和流程控制，独立于工控机软件运行，确保系统不受工控机或其它外来信号干扰。工控机数据处理系统具有编程、采集、储存和数据远传功能，符合HJ/T76-2007标准所有技术要求，能满足各种用户需要。

（1）气体分析装置

分析仪器采用微机化紫外差分分析仪，该仪器具有湿度交差干扰的修正功能，温度、压力、流速的自动补偿技术使仪器具有很高的精度和长期稳定性。对仪器的校准采用"校准气室"内置的方法，比其它等效方法（滤光片等）更符合实际的气体标定。高温取样，高温输气，快速除湿的直接取样法使气体分析的维护工作全部从采样点移到分析室内，为长期可靠运行创造了重要条件。

（2）烟尘分析装置

激光后散射烟尘测试仪，其发射和接收单元安装在烟道同侧，可连续对烟尘含量进行定性和定量的检测，可显示和输出测量值及报警，也可对测量值、报警值和自诊断故障进行存储，随时调用和处理。烟尘测量范围可从0-200mg/m3，到0-l000mg/m3。

（3）温、压、流一体装置

烟气温度、压力、流速、湿度等的测试同烟气成分及烟气含尘量的测试，通过数据处理系统后将工况下测试值按环保要求转换成标态下排放浓度和排放总量。

CEMS烟气在线检测系统误差检测：系统中SO2、NO2的检测度均小于1%FS，系统误差小于±4%，可以提供95%以上的监测数据资料可利用率。能满足在至少180天运行而不需要非日常维修的要求。
