FD型微振屏闭式机械回转扁袋除尘器

FD系列扁袋机械回转除尘器是由一个低效率的旋风筒（壳体）和效率高的袋收尘器滤袋组合而成的复式收尘器，并采用气振阀屏闭反吹清灰，更使该型式与其他机械回转除尘器比较别具一格，加上严密的密封，故其收尘效率较高。

产地：河北省>泊头市

供应商：河北华康环保除尘设备

技术咨询热线：15133729888 15830803266 传真：0317-8337182

FD型微振屏闭式机械回转扁袋除尘器详细内容介绍

一、产品概述

　　FD系列扁袋机械回转除尘器，具有结构简单，换袋及维修方便的特点，该除尘器是由一个低效率的旋风筒（壳体）和效率高的袋收尘器滤袋组合而成的复式收尘器，并采用气振阀屏闭反吹清灰，更使该型式与其他机械回转除尘器比较别具一格，加上严密的密封，故其收尘效率较高。该除尘器适用于建材工业中物料破碎，粉磨、包装筛分，储库及其他设备的抽风收尘。

四、技术性能

	性能		FD30-27		FD41-27		FD60-27		FD90-78		FD180-78		FD340-148		FD510-148
工艺性能	过滤面积（平方米）		30		41		60		90		180		340		510
	滤袋材料		208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布	208	硅油玻纤布
	净化能力（立方米/h）		1840	920	2460	1230	3700	1850	5400	2700	10800	20480	10240	30500	15250
	允许温度（℃）		≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200
	过滤风速（m/s）		1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5
	入口含尘浓度（g/立方米）		≤200 　　　　　　　　≤60
	滤袋条数		27						78				148
	阻力（mmH2O）		60-120										90-130
	设备重量（kg）		2730		2990		3234		5300		7200		11750		13660

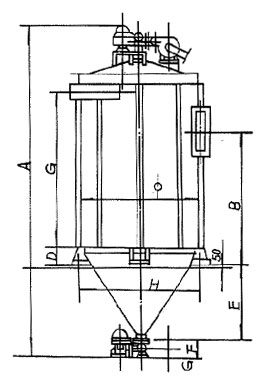

	外型尺寸（mm）		2126×1960 ×4476		2189×1960 ×4976		2189×1960 ×6082		3009×2840 ×5224		3034×2840 ×6722		4680×3800 ×8091.5		4754×3800 ×9591.5
反吹管回转装置	齿差行星减速机	反吹管转速（r/min）	0.27	0.133	0.27	0.133	0.23	0.114	0.23	0.114	0.23	0.114	0.2235	0.1118	0.2235	0.1118
		入口含尘浓度（g/立方米）	60-200	<60	60-150	<60	60-200	<60	60-200	<60	60-200	<60	30-60	<30	30-60	<30
		型号	JQS/W-180型						JQS/W-226型
		功率（KW）	0.75										1.1
		电机转数（r/min）	1500
		输出轴转数（r/min）	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3
		低速轴允许扭矩（Kgm）	200				270
	齿轮转动减速之比		1/2.032				1/2571 　　　　１／2.6842
回转脉动阀装置	回转脉动阀（r/min）		628.5				714						325转/分J02-11-40.6KW		700.5转／分J02-11-4
	风机	型号	7-110-12NO4.3A右180℃				9-19　　NO4A 右180℃						9-19 No 4.5右180℃
		转数（r/min）	2825				2900								2860
		全压（mmH2O）	320				366						469		492
		流量（立方米/h）	285				824						1174		1773
		需要功率（KW）	0.7				1.53						2.02		3.16
	电动机	型号	Y802-2双轴伸		Y802-2双轴伸		J02-22-2A 101双轴伸	J90L-2型双轴伸	J02-22-2A 101双轴伸	J90L-2型双轴伸	J02-22-2A 101双轴伸	J90L-2型双轴伸	J02-31-2		J02-32-2
		功率（KW）	1.1				2.2						3		4
		转数（r/min）	2825				2860	2840	2860	2840	2860	2840	2860
卸灰装置	刚性叶轮结料器		200×200										300×300
	齿轮减速异步电动机	型号	JTC501										JTC516		XWSD0.8-74-1/289
		转数（r/min）	48										31		5.2
		功率（KW）	0.6										1		0.8
