锅炉除尘器是把锅炉中的粉尘从烟气中分离出来，在进一步对锅炉烟气进行脱硫、脱销的处理。以前，锅炉除尘器采用旋风除尘器的较多，后来随着越来越严，由于旋风除尘器的收尘效果较低，现在只是作为锅炉除尘系统中的初级除尘。目前来说，锅炉除尘器主要采用布袋除尘器、电除尘器和湿式除尘器。华康以锅炉布袋除尘器为例来说一下它的结构。

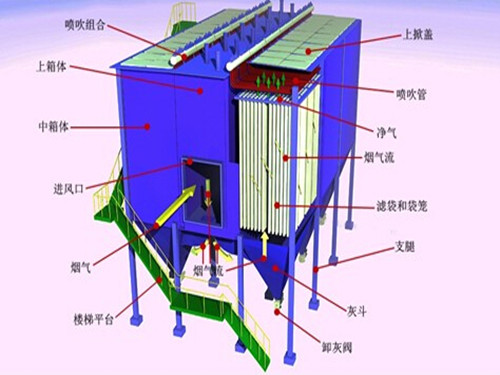

一、锅炉布袋除尘器的箱体
锅炉布袋除尘器采用了大顶棚加双层密封盖的结构方式，检修除尘器方便，有效的较少了工人的劳动强度。
本除尘器布袋采用PTFE滤料（聚四氟乙烯纤维）经三维针刺而成的一种过滤材料。PTFE纤维为大分子线性结构，因而具有级强的耐化学稳定性，广泛适用于钢铁、电力、垃圾焚烧等各种恶劣的烟气过滤环境。

三、锅炉布袋除尘器骨架



除尘骨架采用锥形口结构的袋笼，在重力的作用下，自相平行。滤袋与滤袋间距均匀，整个袋室的气流比较均匀。滤袋笼骨的制作和焊接符合相应行业标准。

四、锅炉布袋除尘器脉冲阀



电磁脉冲阀是滤袋清灰的动力元件，它的选用关系到除尘器的造价及清灰效果。这种脉冲阀的膜片经久耐用，寿命大于100万次以上，满足了脉冲电磁阀的有效运行要求、大地减少了维护工作量。

五、锅炉布袋除尘器气缸

　　

锅炉除尘实际生产的工况是非常复杂的，有时会短暂的出现断电和断气的状态，为了锅炉和风机等设备的运行，华康协调气缸厂家共同开发了自锁式气缸驱动机构和储气罐的联合保护装置。
自锁式气缸驱动机构_在断电的情况下，没有控制系统的信号控制，此机构将保持原来的状态，不会误操作。

六、锅炉布袋除尘器PLC控制柜

　

锅炉布袋除尘器设置采用PLC控制柜，可通过触摸显示屏操作实时监测系统运行工况。控制柜留有输出接口，便于远程监测。

七、锅炉布袋除尘器的卸灰阀



它所卸灰的物料温度可达280°C两端轴承与叶轮有隔离，能防止细粉料与轴承接触。卸料器输送物料的温度可达500°C,采用链轮连接。减速机和卸料器壳体有距离。_了物料的自动卸灰。

八、锅炉布袋除尘器喷吹组合



锅炉布袋除尘器清灰方式为固定行喷吹，每个滤室内设置1～2只气包，气包上的脉冲阀与喷吹管相连，一根喷吹管对一排滤袋进行清灰。根据造纸黑液烟气的性质，为了提高设备的使用寿命，采用了不锈钢喷吹管。
以上为华康简单介绍的锅炉除尘器结构，如果您还有一些疑问可以拨打我们的电话0317-8258621，向我们的技术人员进行沟通。
