袋式除尘器的结构图是怎样的?

来源:河北华康环保 发布时间:2015-12-18 13:03:55
袋式除尘器一般是由上箱体、中箱体、下箱体、排灰系统和喷吹系统结构组成的。袋式除尘器的清灰系统是保证设备按照设定周期进行清灰的关键部分,它直接影响到袋式除尘器的除尘效果,不同类型袋式除尘器的清灰方式也是不同的。袋式除尘器按照清灰方式的不同,分为脉冲喷吹袋式除尘器,机械振打袋式除尘器、机械反吹风袋式除尘器、声波清灰袋式除尘器等等,以下由华康环保为您简单介绍一下各种袋式除尘器的结构图:
1、脉冲喷吹袋式除尘器结构图

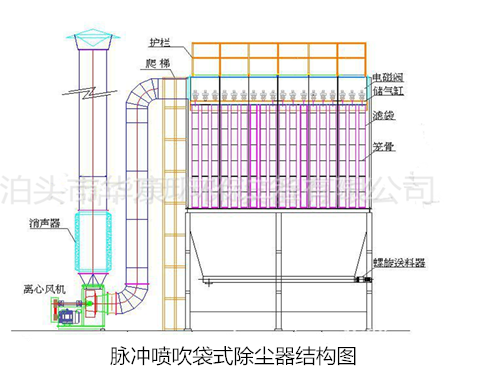

 华康环保设计的ppc脉冲<b>袋式除尘器</b>结构图
这种设备是以压缩空气通过文氏管诱导周围的空气在瞬间喷吹到布袋内,使布袋产生振动,同时在逆气流的作用下。除尘滤袋的粉尘被吹落掉入灰斗中,这种清灰方式喷吹强度大,在设计除尘器的时,可以设计成离线清灰,清灰干净,喷吹效果好,除尘器的效率可以达到99.8%,是袋式除尘器中引用为广泛的一种清灰方式。
2、械振打袋式除尘器结构图

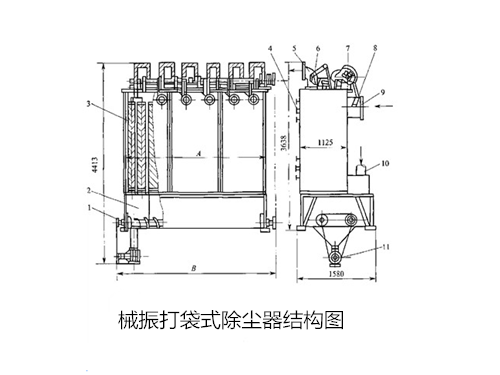

华康环保设计的机械振打<b>袋式除尘器</b>
机械振打袋式除尘器结构图1--螺旋输送机;2—灰斗;3—滤袋;4一检修门;5—净化气出口; 6—排气阀; 7—机械振打装置;8—进气阀;9一反吹气进口; 10—含尘气进口; 11 一排尘阀,这种清灰方式是为简单的一种,机械振打袋式除尘器清灰装置有手工振动装置,电动装置和气动装置,其中电动类装置用得多,这种机械振打的方式较为简单,过滤风速高,滤袋的寿命相对较短 ,一般比较小型的袋式除尘器用这种清灰方式的比较多。
3、机械反吹风袋式除尘器结构图

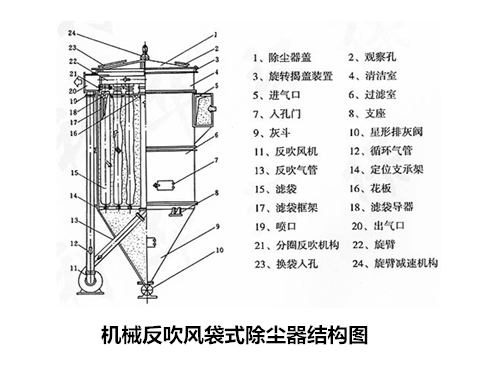

华康环保设计的机械反吹风除尘器结构图
1、上箱体:包括除尘器盖,旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2、中箱体:包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3、下箱体:包括定位支承架、灰斗、星形卸灰阀、支座。
4、反吹风清灰机构:包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
它采用了反吹风机作为清灰的动力,在离线切换阀的配合下,逐室喷入每条滤袋,使滤袋由正常过滤的“膨胀”状态,转变为“缩瘪”状态,从而抖落滤袋表面的粉尘。该系列除尘器多采用5-10米的大布袋,多用于处理风量大,占地面积要求较小,烟尘、粉尘相对易于从滤袋表面剥离的除尘场所。
4、声波清灰袋式除尘器结构图

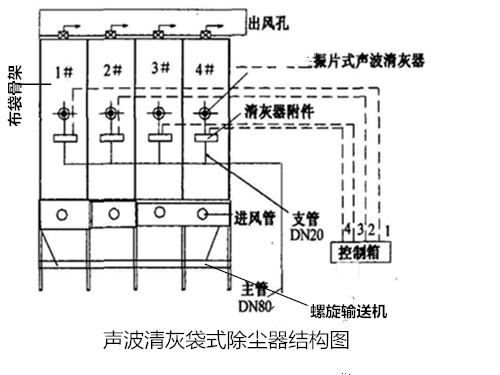

 声波清灰<b>袋式除尘器</b>结构图
它是采用声波清灰器使滤袋产生附加的振动而达到清灰的目的,这种清灰方式在国外被广泛地使用。
