活性炭吸附箱是较为经典和常用的气体净化技术,也是目前工业VOCs治理的主要技术之一,被广泛应用于治理含挥发性有机物的废气。吸附法净化气态污染物是指:利用固体吸附剂对气体混合物中各组分吸附选择性的不同,而分离气体混合物的方法,主要适用于低浓度气态污染物的净化。
1) 安全与事故排放
吸附回收装置入口设有事故排放三通阀,当装置出现断电、断气或故障停机时,打开三通阀,尾气通过排放烟囱直排,不会影响生产系统的正常生产。
2)尾气吸附
尾气通过增压风机引入到吸附系统,尾气中的有机组分被活性炭床层吸附截留,经过吸附的尾气由吸附器顶部排出进入排放烟囱。
3)解吸再次生成
装置采用饱和水蒸汽为解吸剂,解吸蒸汽由吸附塔顶部进入,穿透活性炭床层,通过加热、置换和吹扫将被吸附浓缩的有机溶剂解吸出来并带入冷凝器。
4)冷凝回收
解吸出来的有机溶剂及蒸汽混合气体经过列管冷凝器,冷凝分离出来的有机溶剂与水的混合液再进入螺旋板冷凝器进行冷却然后进入分层槽,水和溶剂通过分层槽的重力沉降分离,达到回收有机溶剂的目的。分离出来的溶剂自动流入溶剂储槽,分离后的水排放至厂方污水系统集中处理后排放。少量不凝气可送入尾气总管再次进行吸附,防止了不凝气逸散造成的浪费和周围环境的气味。
5)干燥降温
解吸结束后进入干燥过程,干燥过程兼有干燥和降温的作用,通过过滤器、干燥风机向吸附塔炭床层吹入新风,去除炭中的水分和热量,以利于更有效的吸附。排出的干燥风进入排放烟囱。
6)自动化控制
全套吸附回收装置为全自动化运行,整个工艺过程由PLC程序控制,两台吸附塔自动切换,交替进行吸附、解吸和干燥工艺过程的操作。触摸屏显示设备运行状态、操作时间,显示温度和压力等参数,具有监测及异常报警功能。

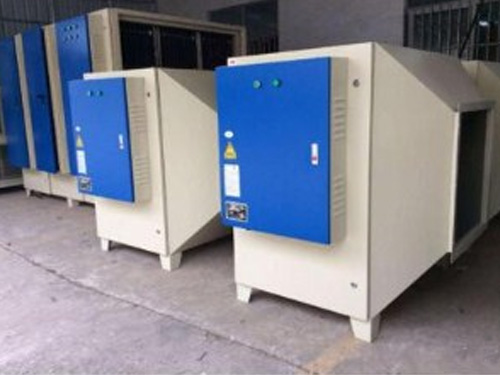

活性炭吸附箱是废气处理设备的产品之一,吸附净化有机废气的吸附材料一般包括颗粒活性炭、活性炭纤维和蜂窝状活性炭。我们包括废气处理方案、设计、施工及安装调试。活性炭是一种主要由含碳材料制成的外观呈黑色,内部孔隙结构发达、比表面积大、吸附能力强的一类微晶质碳素材料。
