脉冲布袋除尘器系统主要有哪些结构组成的？
来源：河北华康环保 发布时间：2015/10/2 21:21:20

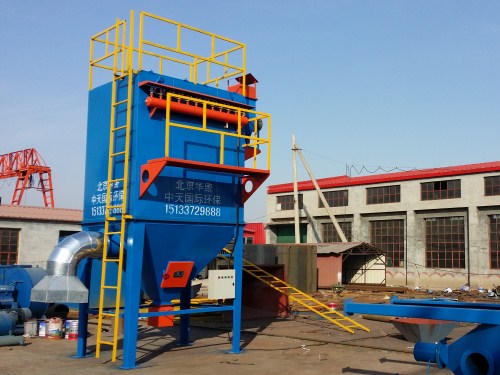

脉冲布袋除尘器具有风量处理大，除尘效率高，管理方便，是目前应用广泛的一种除尘设备，它的结构主要可以分为上箱体、中箱体、下箱体、排灰系统和喷吹系统等。以下为华康为您详细讲解一下脉冲布袋除尘器系统的结构。
1、上箱体：由上盖板和静气出风口组成
脉冲布袋除尘器的花板采用激光加工，_了孔径、孔位和平面度。除尘滤袋和花板配合的非常合理，_了滤袋在除尘器的运行过程中，严密牢固不掉袋，并且在拆装的时方便快捷。除尘框架采用碳钢的材质，表面光滑没有毛刺，采用了自流水线制作，所有的焊点和熔点都非常的牢固。除尘框架可以根据客户的工况采取镀锌、喷塑和有机硅处理。
3、下箱体：由进风口、支腿、排灰装置和检查门组成
3）单层翻板阀 通常用作两种卸料器的中间锁气阀，一般不单独使用，我公司生产的翻板阀在转轴处采用了新密封材料，可以有效阻止粉尘的进入。
4）双层翻板阀 作为除尘器及风送卸料器卸料锁气用。间歇卸料，间歇时间可由配重来调节。因其价格便宜、易维护、使用寿命长，得到很好的推广使用。
5）星型卸料器 作为料斗或除尘器、卸料器的卸料锁气用。卸料量稳定，动作可靠，自动化程度高，气密性较好。
6）螺旋输送机 用于料斗或脉冲布袋除尘器下部灰斗定期或连续卸料、出灰用。螺旋内应有灰封，否则要和其他锁气器配合使用。
4、喷吹系统：由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成
1）控制仪
控制仪是脉冲布袋除尘器的重要的控制设备，客户可以调整它的脉冲周期和脉冲宽度，_除尘器的正常运行，控制仪的质量的好坏关系到除尘器清灰的效果。
脉冲布袋除尘器常用的控制仪为WMK型无触点脉冲控制仪、QMY型气动脉冲控制仪和三轴式机械脉冲控制仪。清灰控制有手动和自动两种方式，可相互转换。自动控制采用压差（定阻）和定时及手动清灰三种控制方式，可相互转换。压差检测点分别设置在布袋除尘器的进出口总管处，当达到设定的压差值时，布袋除尘器各室按设定的顺序依次进行清灰。
这些脉冲控制仪都由人工给定脉冲周期，定时喷吹，称为定时控制。为避免喷吹次数过多，减少压缩空气、脉中阀膜片、除尘布袋等不需要的损伤，可采用自动调节清灰制度的定阻清灰控制，以改良和提高脉冲布袋除尘器的技术经济性能。脉冲布袋除尘器可以采用控制柜或PLC控制柜，可通过触摸显示屏操作实时监测系统运行工况。控制柜留有输出接口，便于远程监测。
2）控制阀
控制阀是用来开闭或切换气路的阀门。电控脉冲仪使用的是电磁阀，电磁阀是电控脉冲布袋除尘器喷吹系统的控制阀。
脉冲阀和电磁阀连用，作为脉冲控制器的执行机构，实现脉冲清灰，使滤袋“恢复”，恢复过滤性能。
3）喷吹管
1、上箱体：由上盖板和静气出风口组成
一般小型脉冲布袋除尘器采用单层盖板，大型脉冲布袋除尘器采用双层盖板，除尘器为负压，将密封面紧贴，密封的效果较好。
2、中箱体：由花板、除尘滤袋、滤袋框架、文氏管脉冲布袋除尘器的花板采用激光加工，_了孔径、孔位和平面度。除尘滤袋和花板配合的非常合理，_了滤袋在除尘器的运行过程中，严密牢固不掉袋，并且在拆装的时方便快捷。除尘框架采用碳钢的材质，表面光滑没有毛刺，采用了自流水线制作，所有的焊点和熔点都非常的牢固。除尘框架可以根据客户的工况采取镀锌、喷塑和有机硅处理。
3、下箱体：由进风口、支腿、排灰装置和检查门组成
除尘器的排灰装置可以根据粉尘容量的多少、重量、出口处物料的温度、压力的大小、粘性、腐蚀性等技术参数进行正确的选择，一般常用的几种排灰装置：
1）插板阀 装在脉冲除尘器灰斗下部作为定期卸灰用，可以单独使用，也可以和其它卸灰阀配合使用，可以做成手动插板阀、气动插板阀、电动插板阀。
2）转向阀（三通卸料阀） 需要两路交替卸料时，采用此卸料阀，用此来代替手动可旋溜管，对防尘有好处。3）单层翻板阀 通常用作两种卸料器的中间锁气阀，一般不单独使用，我公司生产的翻板阀在转轴处采用了新密封材料，可以有效阻止粉尘的进入。
4）双层翻板阀 作为除尘器及风送卸料器卸料锁气用。间歇卸料，间歇时间可由配重来调节。因其价格便宜、易维护、使用寿命长，得到很好的推广使用。
5）星型卸料器 作为料斗或除尘器、卸料器的卸料锁气用。卸料量稳定，动作可靠，自动化程度高，气密性较好。
6）螺旋输送机 用于料斗或脉冲布袋除尘器下部灰斗定期或连续卸料、出灰用。螺旋内应有灰封，否则要和其他锁气器配合使用。
4、喷吹系统：由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成
1）控制仪
控制仪是脉冲布袋除尘器的重要的控制设备，客户可以调整它的脉冲周期和脉冲宽度，_除尘器的正常运行，控制仪的质量的好坏关系到除尘器清灰的效果。
脉冲布袋除尘器常用的控制仪为WMK型无触点脉冲控制仪、QMY型气动脉冲控制仪和三轴式机械脉冲控制仪。清灰控制有手动和自动两种方式，可相互转换。自动控制采用压差（定阻）和定时及手动清灰三种控制方式，可相互转换。压差检测点分别设置在布袋除尘器的进出口总管处，当达到设定的压差值时，布袋除尘器各室按设定的顺序依次进行清灰。
这些脉冲控制仪都由人工给定脉冲周期，定时喷吹，称为定时控制。为避免喷吹次数过多，减少压缩空气、脉中阀膜片、除尘布袋等不需要的损伤，可采用自动调节清灰制度的定阻清灰控制，以改良和提高脉冲布袋除尘器的技术经济性能。脉冲布袋除尘器可以采用控制柜或PLC控制柜，可通过触摸显示屏操作实时监测系统运行工况。控制柜留有输出接口，便于远程监测。
2）控制阀
控制阀是用来开闭或切换气路的阀门。电控脉冲仪使用的是电磁阀，电磁阀是电控脉冲布袋除尘器喷吹系统的控制阀。
脉冲阀和电磁阀连用，作为脉冲控制器的执行机构，实现脉冲清灰，使滤袋“恢复”，恢复过滤性能。
3）喷吹管
所生产的喷吹管平均了每个喷嘴的压力，增加了除尘的清灰效果，_了滤袋收到的清灰压力相近，增加的布袋的使用时间。如果您想了解更多的内容可以电话15133729888联系我们的技术人员，我们会详细的为您讲解。
